Antena para 2 metros con Directividad y Diagrama Cardioide

Los detalles y esquema de fabricación de este prototipo de esta antena (Antena para la Banda de 2 Metros con Directividad y Diagrama tipo Cardioide), nos llega desde Rusia, país donde el diseño de antenas, la elaboración casera y los experimentos forman una verdadera ciencia e ingeniería de RF para los que allí se dedican al estudio,conformación y desarrollo de este tipo de proyecto. Entre otros detalles, el trabajo expone varios aspectos relacionados con la radiofrecuencia, propagación, ganancia, relación F/B, SWR, y atenuación.

Se trata entonces, de una antena muy simple, de alta ganancia y direccional para la banda VHF de 145 MHz. Según refiere Nikolay Kudryavchenko (UR0GT, quien fue el autor de  la publicación  de este diseño), la ganancia es de 4,9 dB y dará una relación F/B de 15 dB.

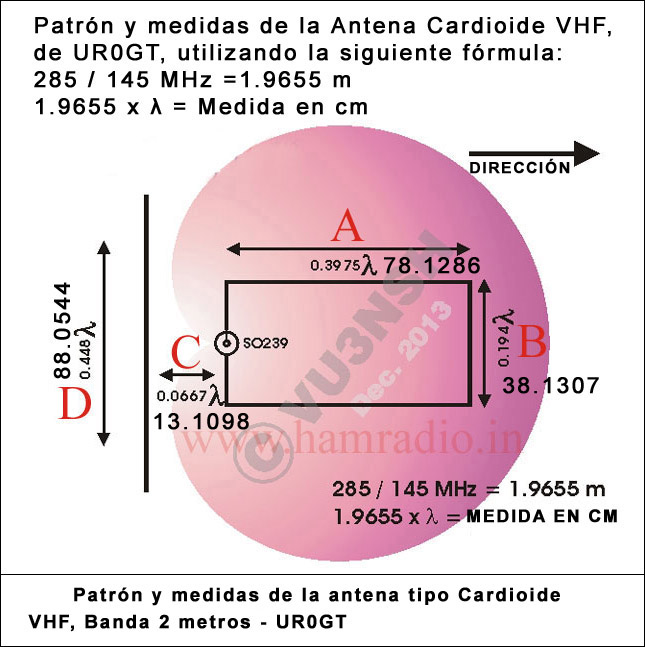

Esta inusual y poco conocida antena consta de solo dos partes: una es un lazo rectangular y la otra parte es un reflector; el modelo producirá un patrón del tipo CARDIOIDE (en forma de corazón). La matriz de dos planos de tierra con una fase adecuada producirá el mismo patrón, y aunque su autor original (William Orr, W6SAI), refiere que dicha antena necesita una diferencia de fase en la línea de alimentación, en el caso del prototipo elaborado por los radio-experimentadores rusos, ellos afirman que no hay necesidad de tal línea de alimentación, pues el resultado final es una antena de alimentación directa y sin coincidencia ni sintonización (ver las fotos del punto de alimentación). Así que este modelo es muy sencillo y económico para su elaboración casera.

Los experimentadores rusos que trabajaron en esta antena refieren reportes de 5/9 en la primera prueba en el aire con el prototipo sostenido en la mano, a nivel del suelo, utilizando baja potencia desde el interior del QTH donde se probó; mientras que en una segunda prueba a través de un repetidor separado a unos 110 kilómetros de distancia del QTH donde se hacían las transmisiones, el reporte de señal fue de 5-6. Resultados muy buenos si se tiene en cuenta la geografía del lugar donde se hicieron dichas pruebas.

Creemos que este prototipo de antena, bastante fácil de elaborar, puede servir para ocupar el tiempo libre que nuestros asociados dedican a las actividades de la Radio-experimentación, y tal vez disponer de un nuevo diseño que por su estructura y ligereza pudiera formar parte de los artículos que se incorporen a la “mochila para el trabajo en las emergencias”.



=======================================
*Luis Enrique Estrada Hernández (CO2BK)
Coordinador Nacional Sistema Informativo FRC
=======================================
