Solución Técnica al FT80C y FT747

La Filial holguinera de la Federación de Radioaficionados de Cuba (FRC), comparte con los usuarios una solución técnica a roturas de algunos Radios usados por muchos colegas.

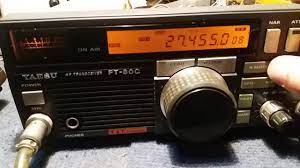

Esta vez les traemos una solución que nos hizo llegar el amigo Nelson Rodríguez Arguelles (CO8NDZ), para resolver un problema que en ocasiones presentan los radios FT80C y FT747 de la YAESU.

Estos radios muchas veces quedan QRT porque se le daña el CI IR3M03A que es el encargado de generar el voltaje negativo de -9V para el correcto funcionamiento del AGC, RX y sabemos que la mejor solución es quitar el defectuoso y poner uno nuevo, pero no siempre contamos con otro para sustituirlo.

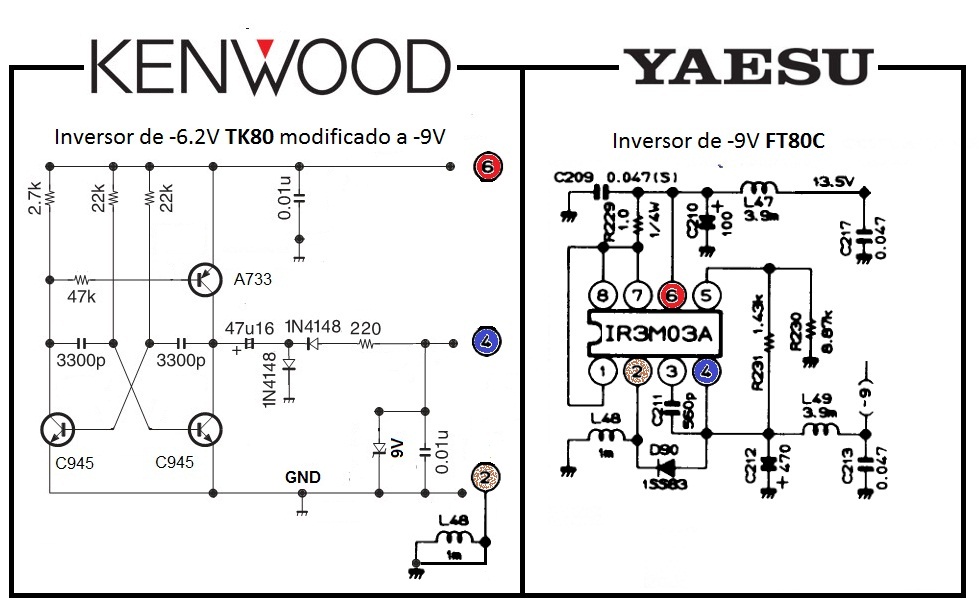

La solución que se aplicó fue hacer en una pequeña plaquita el circuito que trae el TK-80 de la KENWOOD con algunas variantes para llevarlo de -6.2V a -9V y se montó de forma vertical en donde iría el circuito integrado. En el pin 6 se conecta 13.5V, el pin 4 es la salida de -9V y GND se puede conectar al pin 2 pero tiene que puentear (L48). De esta forma estaría resuelto su problema.

Mucho éxito en el cacharreo y feliz día del amor y la amistad.

Yoelis Laurencio Molina (YOE8TDL)
Secretario Técnico Filial FRC  Holguín
